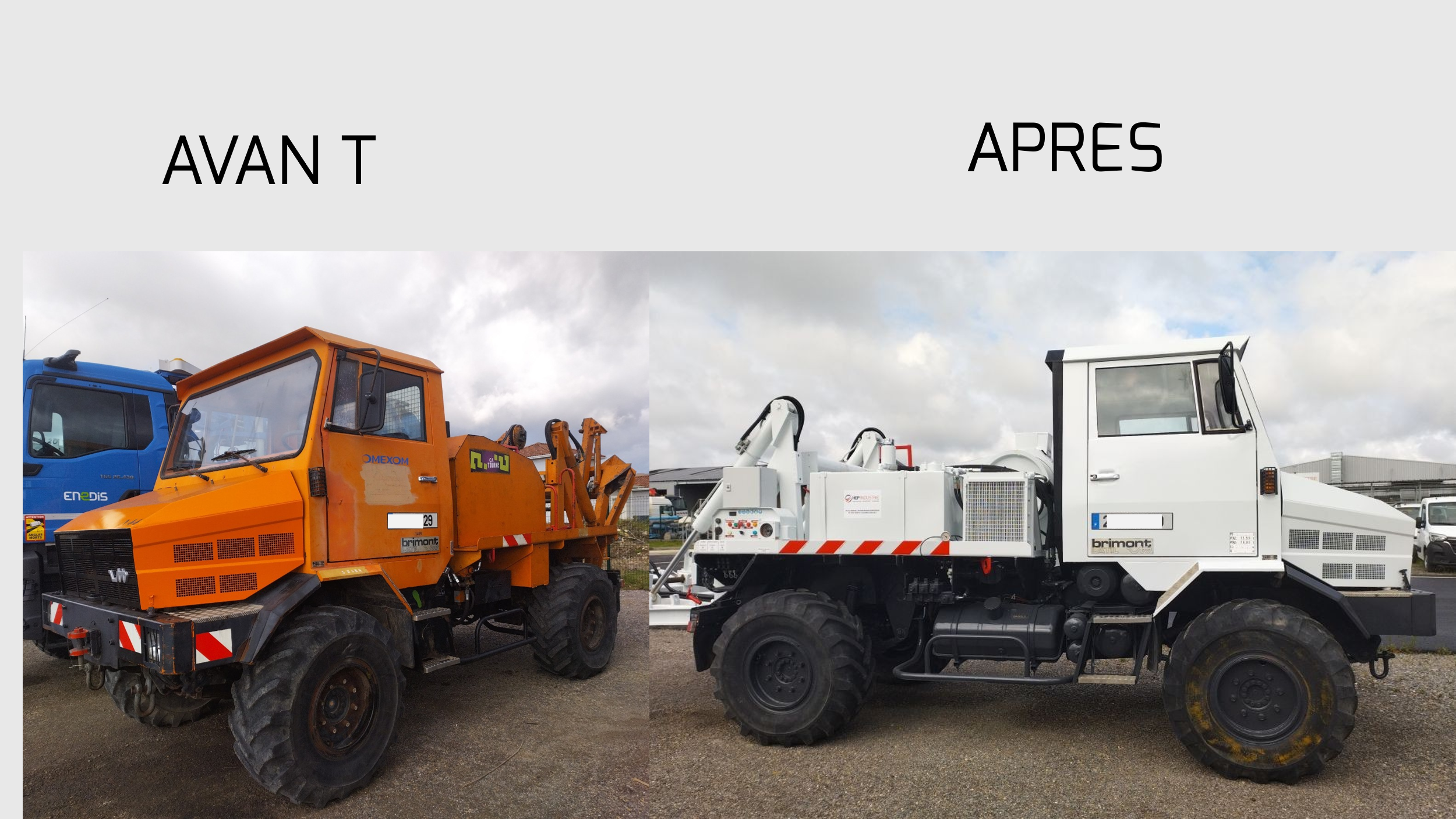

Exemple de foreuse grue rénovée

Rénovation

Rénovation sur-mesure de vos treuils de tirage ou foreuses-grues

Les normes changent, la technologie évolue, le matériel n’est plus adapté à l’utilisation que vous voulez en faire…

Pour autant, vous ne souhaitez pas investir dans du neuf. Aussi, vous préférez réaliser la rénovation de vos équipements hydrauliques actuels pour rester dans un budget contraint. Votre camion ou porteur est fatigué ?

Changez-le et gardez votre machine.

Ainsi, HEP Industrie vous apporte la solution pour :

la rénovation de vos équipements hydrauliques
une seconde vie en améliorant le bilan carbone global (un porteur neuf émet moins de CO2)
du service : en effet, bien entretenus, nos équipements ont une longue durée de vie, également prolongée lors de changement de porteur.

Nous rénovons tous les modèles HEP Industrie, mais aussi les anciens modèles suivants :

- - Foreuses grues SEP: Telecom 10, C160 et C170, FPP912, TL9, TLN9.
  - Treuils SEP : TH200, TH270 et TH600.
  - Remorques de pesée

Nous intervenons sur-mesure en fonction de vos besoins en rénovation :

- - Transfert de camions, châssis ou porteur,
  - Retrofit complet ou partiel : démontage et révision de toute la structure, remplacement d’axes et révision ou remplacement d’organes (pompe, distributeurs, moteurs, …),
  - Contrôles non destructifs des soudures : ressuage, magnétoscopie,
  - Modification d’aménagement ou de carrossage,
  - Sablage et remise en peinture,
  - Adaptation à de nouvelles normes, remise en conformité CE,
  - Ajout d’outils,
  - Ajout radiocommande,
  - Mise en place d’une rallonge 3^ème télescope hydraulique,
  - Réparations de poutres,
  - Changement de couronne.

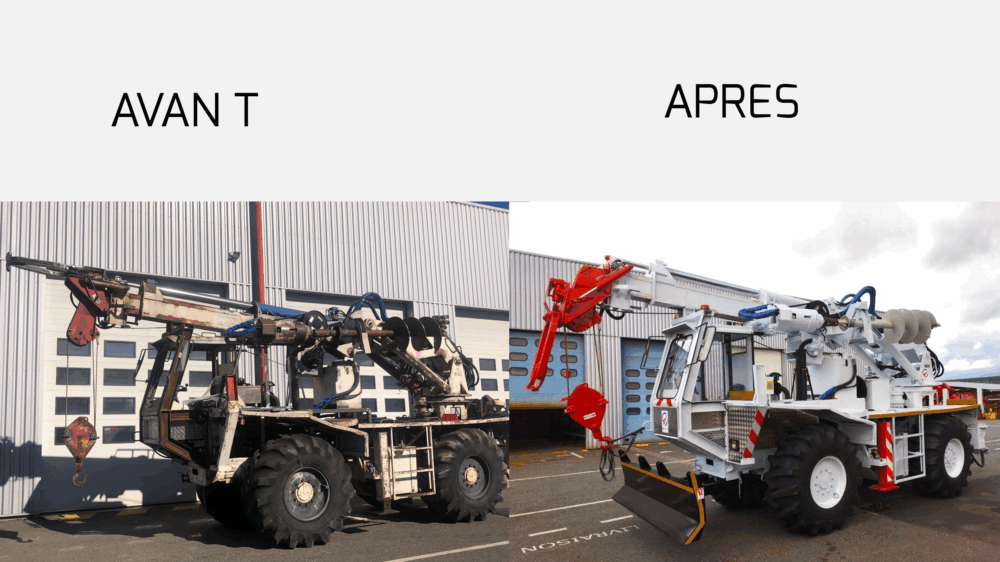

Exemples de machines rénovées

Foreuse grue pour véhicules légers TL9 (rénovation)

La TL9 est une foreuse-grue dédiée à l’activité Télécom ou aux réseaux électriques (poteaux bois). La foreuse grue pour véhicules légers TL9 est une machine robuste et de conception simple.

Ainsi, l’ensemble peut être installé sur un porteur de type 4*4 (pas de nécessité de permis poids lourd pour l’utiliser).

Elle permet la pose de poteaux sur une distance de forage minimum de 2.5 m et maximum de 4.3 m.

La foreuse grue pour véhicules légers permet un approvisionnement et une mise à pied d’œuvre du poteau sur porteur de type 4*4. Donc l’avantage de cette machine est qu’elle est utilisable dans des endroits exigus comme en montagne ou au cœur de petites villes. Disponible en rénovation uniquement.

Bras principal rigide
Bras télescopique 1 élément
Alimentation hydraulique tête de flèche s.o.
Vérin de levage double effet avec clapet anti-retour
Poste de commande sur le plateau
Rotation tourelle par réducteur de rotation planétaire continue (joint tournant hydraulique)
Paire de stabilisateurs en A à l’arrière
Treuil de levage : Option (à cabestan hydraulique, mouflage manuel)
Limiteur de capacité électrique
Limiteur de moment avec prise de pression sur le vérin du bras principal
Capacité de levage selon angle d’orientation de la machine 120° arrière
Réservoir hydraulique avec aéroréfrigérant 80 L
Moteur de forage avec rangement le long du bras
Prise pour outils hydrauliques (140 bars – 20 l/min)
Conformité CE

CARROSSAGE STANDARD

Fabrication et pose plateau
Plancher Bois en mélaminé antidérapant traité marine
Support machine
Rangement tarière / carottier sur plateau
Porte poteaux
Porte poteaux sur cabine
Coffre extincteur
Support rangement des cônes de signalisation
Rangement panneaux en dos cabine
Casier cailloux
Coffres sur ou sous plateau: selon plan carrossage établi suite devis
Escalier d’accès
Signalisation routière et balisage conforme au Code de la Route
Peinture aux couleurs de l’entreprise
Réception mise en service levage par organisme de contrôle réglementaire

Précisions concernant les caractéristiques : effort treuil de levage sur un brin : option 200 Dan et effort treuil de levage max avec moufle : option 1100 Dan avec cabestan mouflé 6 fois.

Nous réalisons des travaux de rénovation et maintenance sur cette foreuse grue pour véhicules légers TL9.

Faites appel à notre service réparation pour un devis. Notre réseau de garagistes partenaires situés sur toute la France pourra assurer ce service de réparation.

Caractéristiques minimales au porteur :

PTAC minimum du porteur en Tonnes 3,5 T (charge utile restante porteur nu 1,7 T)
Empattement minimum entre essieux 1 et 2 (validation préalable par notre bureau d’études pour vérification charges à l’essieu) 2,7 m
Une prise carrossier pour accélérer, décélérer, arrêter et démarrer le moteur depuis le poste de commande de la machine.
Barre anti-encastrement arrière
Suspensions renforcées
Blocage différentiel
Échappement dans la voie préconisé
Bruiteur de marche arrière
Une prise de mouvement arbre creux (450 Nm /R.1) (150Nm /R.1)

Les options de la foreuse grue pour véhicules légers TL9

Outillage :

Carottiers de diamètre 300 mm jusqu’à 400 mm Max
Tarières de diamètre 250 mm jusqu’à 400 mm, équipées pour terrain dur ou meuble
Outils hydrauliques : arrache-poteaux obligatoire, meuleuse, pompe à eau, brise-béton, aiguille vibrante, dameur, …

Options machine :

Moufle 500 kg
Kit Pompe secours à main
Electro-pompe de secours

Options Carrossage :

Cales en composite pour patin de stabilisateur
Ridelles amovibles
Tubes PVC pour stockage des panneaux tissus
Porte poteaux extensibles manuellement hors gabarit
Coffres à la dimension souhaitée
Enrouleur hydraulique (prise outils)
Réservoir d’eau
Tri flash à relevage électrique ou manuel
Feux à éclats (Gyrophares et/ou feux pénétrants antibrouillard)
Feux de travail supplémentaires
Crochet d’attelage 3,5 T ou plus selon pré-équipement porteur
Carrossage à la demande

Rénovation de TLN 9

Cette foreuse n’étant plus fabriquée, nous proposons nos services de rénovation et maintenance.

Distance de forage minimale 2.5 m et maximale de 4.3 m.

Rénovation de foreuse grue TLN9 exclusivement

Cette référence n’est plus fabriquée mais notre service de rénovation de foreuse grue assure l’entretien de cette machine.

Découvrez la particularités de la TLN9 :

Un bras télescopique 1 élément
Bras principal rigide
Alimentation hydraulique tête de flèche s.o.
Vérin de levage double effet avec clapet anti-retour 1 vérin
Poste de commande sur le plateau
Rotation tourelle par réducteur de rotation planétaire continue (joint tournant hydraulique)
Paire de stabilisateurs en A à l’arrière
Treuil de levage Option (à cabestan hydraulique, mouflage manuel)
Protection hydraulique de surcharge
Un limiteur de capacité électrique
Limiteur de moment avec prise de pression sur le vérin du bras principal
Capacité de levage selon angle d’orientation de la machine 120° arrière
Réservoir hydraulique avec aéroréfrigérant 80 L
Moteur de forage avec rangement le long du bras
Prise pour outils hydrauliques (140 bars – 20 l/min)
Pinces à poteaux
