Foreuse grue pour véhicules légers TL9 (rénovation)


La TL9 est une foreuse-grue dédiée à l’activité Télécom ou aux réseaux électriques (poteaux bois). La foreuse grue pour véhicules légers TL9 est une machine robuste et de conception simple. Ainsi, l’ensemble peut être installé sur un porteur de type 4*4 (pas de nécessité de permis poids lourd pour l’utiliser). Elle permet la pose de poteaux sur une distance de forage minimum de 2.5 m et maximum de 4.3 m.

La foreuse grue pour véhicules légers permet un approvisionnement et une mise à pied d’œuvre du poteau sur porteur de type 4*4. Donc l’avantage de cette machine est qu’elle est utilisable dans des endroits exigus comme en montagne ou au cœur de petites villes. Disponible en rénovation uniquement.

  • Bras principal rigide
  • Bras télescopique 1 élément
  • Alimentation hydraulique tête de flèche s.o.
  • Vérin de levage double effet avec clapet anti-retour
  • Poste de commande sur le plateau
  • Rotation tourelle par réducteur de rotation planétaire  continue (joint tournant hydraulique)
  • Paire de stabilisateurs en A à l’arrière
  • Treuil de levage : Option (à cabestan hydraulique, mouflage manuel)
  • Limiteur de capacité électrique
  • Limiteur de moment avec prise de pression sur le vérin du bras principal
  • Capacité de levage selon angle d’orientation de la machine 120° arrière
  • Réservoir hydraulique avec aéroréfrigérant 80 L
  • Moteur de forage avec rangement le long du bras
  • Prise pour outils hydrauliques (140 bars – 20 l/min)
  • Conformité CE

CARROSSAGE STANDARD

  • Fabrication et pose plateau
  • Plancher Bois en mélaminé antidérapant traité marine
  • Support machine
  • Rangement tarière / carottier sur plateau
  • Porte poteaux
  • Porte poteaux sur cabine
  • Coffre extincteur
  • Support rangement des cônes de signalisation
  • Rangement panneaux en dos cabine
  • Casier cailloux
  • Coffres sur ou sous plateau: selon plan carrossage établi suite devis
  • Escalier d’accès
  • Signalisation routière et balisage conforme au Code de la Route
  • Peinture aux couleurs de l’entreprise
  • Réception mise en service levage par organisme de contrôle réglementaire

Précisions concernant les caractéristiques : effort treuil de levage sur un brin : option 200 Dan et effort treuil de levage max avec moufle : option 1100 Dan avec cabestan mouflé 6 fois.

Nous réalisons des travaux de rénovation et maintenance sur cette foreuse grue pour véhicules légers TL9.

Faites appel à notre service réparation pour un devis. Notre réseau de garagistes partenaires situés sur toute la France pourra assurer ce service de réparation.

Les options de la foreuse grue pour véhicules légers TL9

Outillage :

  • Carottiers de diamètre 300 mm jusqu’à 400 mm Max
  • Tarières de diamètre 250 mm jusqu’à 400 mm, équipées pour terrain dur ou meuble
  • Outils hydrauliques : arrache-poteaux obligatoire, meuleuse, pompe à eau, brise-béton, aiguille vibrante, dameur, …

Options machine :

  • Moufle 500 kg
  • Kit Pompe secours à main
  • Electro-pompe de secours

Options Carrossage :

  • Cales en composite pour patin de stabilisateur
  • Ridelles amovibles
  • Tubes PVC pour stockage des panneaux tissus
  • Porte poteaux extensibles manuellement hors gabarit
  • Coffres à la dimension souhaitée
  • Enrouleur hydraulique (prise outils)
  • Réservoir d’eau
  • Tri flash à relevage électrique ou manuel
  • Feux à éclats (Gyrophares et/ou feux pénétrants antibrouillard)
  • Feux de travail supplémentaires
  • Crochet d’attelage 3,5 T ou plus selon pré-équipement porteur
  • Carrossage à la demande

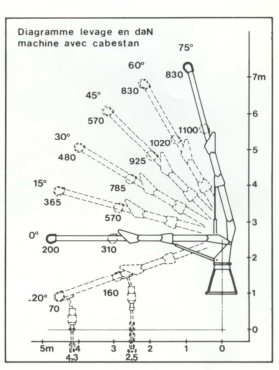

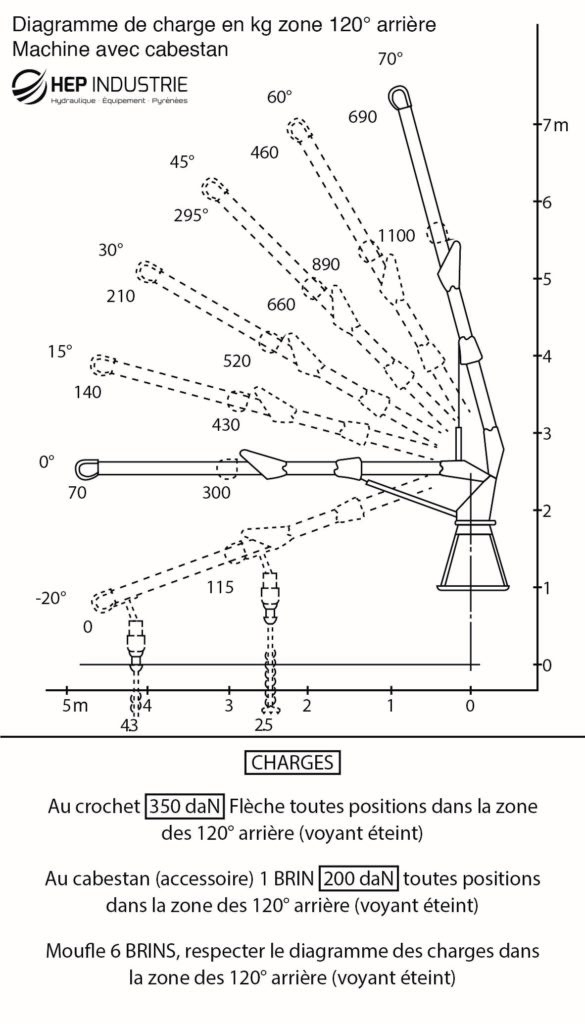

ABAQUE FOREUSE GRUE TL9

  • PTAC minimum du porteur en Tonnes 3,5 T (charge utile restante porteur nu 1,7 T)
  • Empattement minimum entre essieux 1 et 2 (validation préalable par notre bureau d’études pour vérification charges à l’essieu) 2,7 m
  • Une prise carrossier pour accélérer, décélérer, arrêter et démarrer le moteur depuis le poste de commande de la machine.
  • Barre anti-encastrement arrière
  • Suspensions renforcées
  • Blocage différentiel
  • Échappement dans la voie préconisé
  • Bruiteur de marche arrière
  • Une prise de mouvement arbre creux (450 Nm /R.1) (150Nm /R.1)

  • Hauteur Max Sous Crochet (mètres): 7
  • Couple du moteur de forage (daN.m): 600
  • Agrément travaux sous-tension (TST) : non
  • Effort treuil de levage sur un brin (daN): 200
  • Effort treuil de levage sur moufle (daN): 1100
  • Diamètre maximum de la tarière (mm): 400
