Foreuse grue TL12

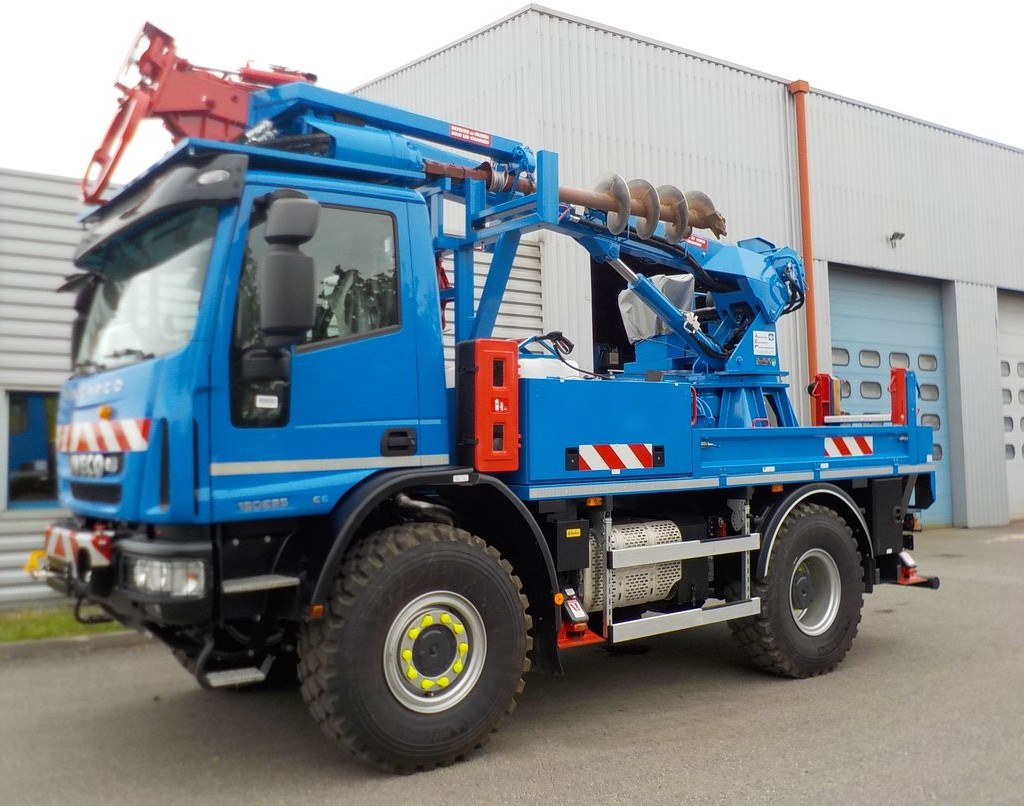

  • FOREUSE GRUE TL12
  • FOREUSE GRUE TL12 EN ACTION
  • LÈVE POTEAUX TARIÈRE TL12 EN ACTION
  • FOREUSE GRUE TL12 EN ACTION

La foreuse grue TL12 est une machine simple d’utilisation. C’est une machine mixte pour les poteaux bois (réseaux aériens) et béton (basse tension). L’un de ses avantages est qu’elle dispose d’un poste de commande déporté qui assure une très bonne visibilité lors des travaux. Distance de forage minimale 4.2 m et maximale 6 m.

La foreuse grue TL12 est dédiée aux réseaux électriques aériens.

Descriptif de la foreuse grue TL12

  • Bras principal rigide
  • Bras télescopique 1 élément
  • Alimentation hydraulique tête de flèche tubes télescopiques
  • Vérin de levage double effet avec clapet anti-retour 1 vérin
  • Poste de commande latéral sur tourelle pour visibilité accrue
  • Rotation tourelle par réducteur de rotation planétaire  continue (joints tournants hydrauliques et électriques)
  • Paire de stabilisateurs en A à l’avant et l’arrière
  • Treuil de levage à réduction planétaire, frein mécanique à manque de pression hydraulique
  • Protection hydraulique de surcharge
  • Un limiteur de capacité électrique
  • Limiteur de moment avec prise de pression sur le vérin du bras principal
  • Sécurité fin de course crochet haut avec contrepoids
  • Câble de levage : Diamètre 12 mm et longueur 40 m.
  • Capacité de levage selon angle d’orientation de la machine 360°
  • Réservoir hydraulique avec aéroréfrigérant 150 l
  • Moteur de forage avec rangement le long du bras
  • Prise pour outils hydrauliques (140 bars – 20 l/min)
  • Prédisposition pinces à poteaux
  • Conformité CE

CARROSSAGE STANDARD

    • Fabrication et pose plateau
    • Plancher Bois en mélaminé antidérapant traité marine
    • Support machine
    • Ridelles fixes sur les côtés droit et gauche du plateau
    • Rangement tarière / carottier sur plateau
    • Porte poteaux sur cabine
    • Coffre extincteur
    • Support rangement des cônes de signalisation
    • Rangement panneaux en dos cabine
    • Casier cailloux
    • Coffres sur ou sous plateau: selon plan carrossage établi suite devis
    • Echelle ou escalier d’accès
    • Signalisation routière et balisage conforme au Code de la Route
    • Peinture aux couleurs de l’entreprise
    • Réception mise en service levage par organisme de contrôle réglementaire
  • Hauteur Max Sous Crochet (mètres): 8.8
  • Couple du moteur de forage (daN.m): 1200
  • Agrément travaux sous-tension (TST) : oui
  • Effort treuil de levage sur un brin (daN): 2300
  • Effort treuil de levage sur moufle (daN): 4500
  • Diamètre maximum de la tarière (mm): 600

Outillage :

  • Carottiers de diamètre 300 mm jusqu’à 600 mm Max
  • Tarières de diamètre 250 mm jusqu’à 600 mm, équipées pour terrain dur ou meuble
  • Outils hydrauliques : Meuleuse, pompe à eau, brise-béton, aiguille vibrante, dameur, …

Options machine :

  • Radiocommande
  • Pince a poteaux orientables en bout de tête de flèche et réducteur de pinces pour poteaux bois
  • Moufle 5T
  • Kit Pompe secours à main
  • Electropompe de secours

Options Carrossage :

  • Treuils de halage avant et arrière aux caractéristiques souhaitées
  • Cales en composite pour patin de stabilisateur
  • Ridelles amovibles
  • Tubes PVC pour stockage des panneaux tissus
  • Porte poteaux extensibles manuellement hors gabarit droit et gauche
  • Coffres à la dimension souhaitée
  • Casquette renforcée protection dessus cabine
  • Un enrouleur hydraulique (prise outils)
  • Enrouleur chalumeau oxycoupeur
  • Enrouleur d’air
  • Support bouteilles oxycoupeur
  • Casier cailloux supplémentaire ou benne à sable/gravier
  • Réservoir d’eau
  • Tri flash à relevage électrique ou manuel
  • Plusieurs feux à éclats (Gyrophares et/ou feux pénétrants antibrouillard)
  • Feux de travail supplémentaires
  • Crochet d’attelage 3,5 T ou plus selon pré-équipement porteur
  • Carrossage à la demande
  • PTAC minimum du porteur en Tonnes   11 T / 16 T*
  • Empattement minimum entre essieux 1 et 2 (validation préalable par notre bureau d’études pour vérification charges à l’essieu) 3,65 m
  • Une prise carrossier pour accélérer, décélérer, arrêter et démarrer le moteur depuis le poste de commande de la machine.
  • Barre anti-encastrement arrière
  • Suspensions renforcées
  • Blocage différentiel
  • Échappement dans la voie préconisé
  • Bruiteur de marche arrière
  • Une prise de mouvement arbre creux (450 Nm /R.1) : (215 Nm /R.1)
